Наставление для инженерных войск. Военные деревянные мосты (М-39)

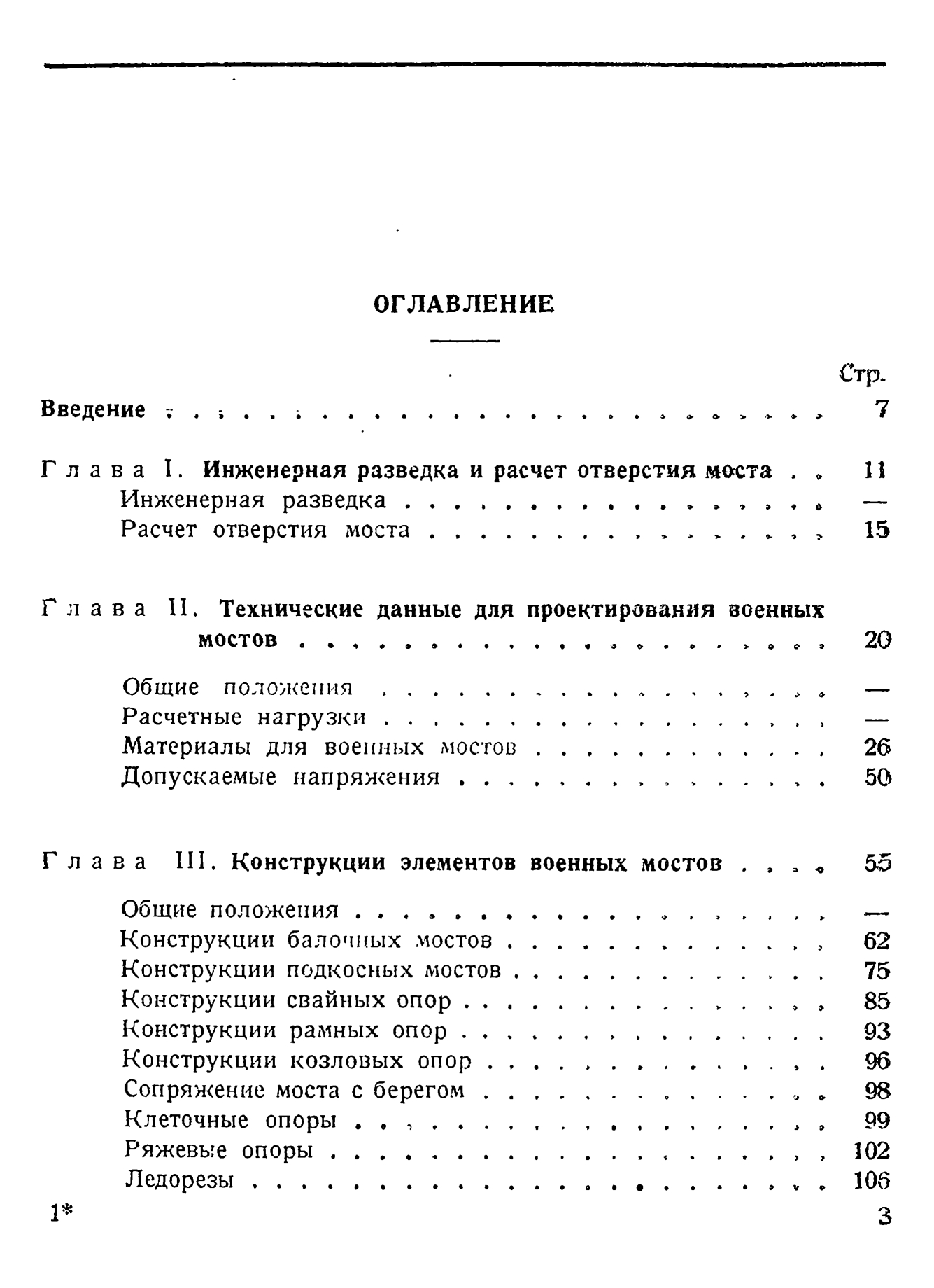

1 Инженерная разведка и расчет отверстия моста
Инженерная разведка
Расчет отверстия моста

2 Технические данные для проектирования военных мостов
Общие положения
Расчетные нагрузки
Материалы для военных мостов
Допускаемые напряжения

3 Конструкции элементов военных мостов
Общие положения
Конструкции балочных мостов
Конструкции подкосных мостов
Конструкции свайных опор
Конструкции рамных опор
Конструкции козловых опор
Сопряжение моста с берегом
Клеточные опоры
Ряжевые опоры
Ледорезы

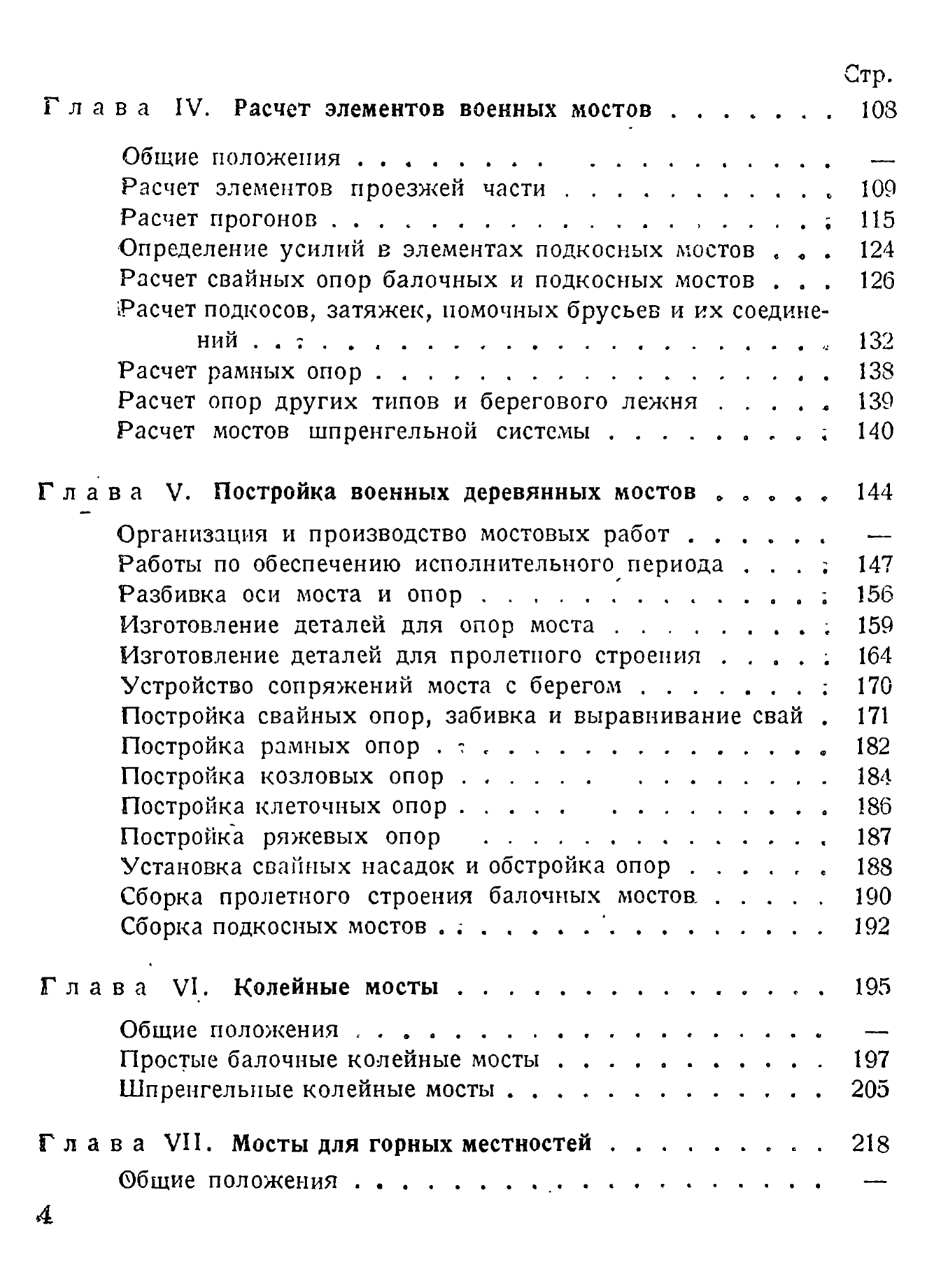

4 Расчет элементов военных мостов
Общие положения
Расчет элементов проезжей части
Расчет, прогонов
Определение усилий в элементах подкосных мостов
Расчет свайных опор балочных и подкосных мостов
Расчет подкосов, затяжек, помочных брусьев и их соединений
Расчет рамных опор
Расчет опор других типов и берегового лежня
Расчет мостов шпренгельной системы

5 Постройка военных деревянных мостов
Организация и производство мостовых работ
Работы по обеспечению исполнительного периода
Разбивка оси моста и опор
Изготовление деталей для опор моста
Изготовление деталей для пролетного строения
Устройство сопряжений моста с берегом
Постройка свайных опор, забивка и выравнивание свай
Постройка рамных опор
Постройка козловых опор
Постройка клеточных опор
Постройка ряжевых опор
Установка свайных насадок и обстройка опор
Сборка пролетного строения балочных мостов
Сборка подкосных мостов

6 Колейные мосты
Общие положения
Простые балочные колейные мосты
Шпренгельные колейные мосты

7 Мосты для горных местностей
Общие положения

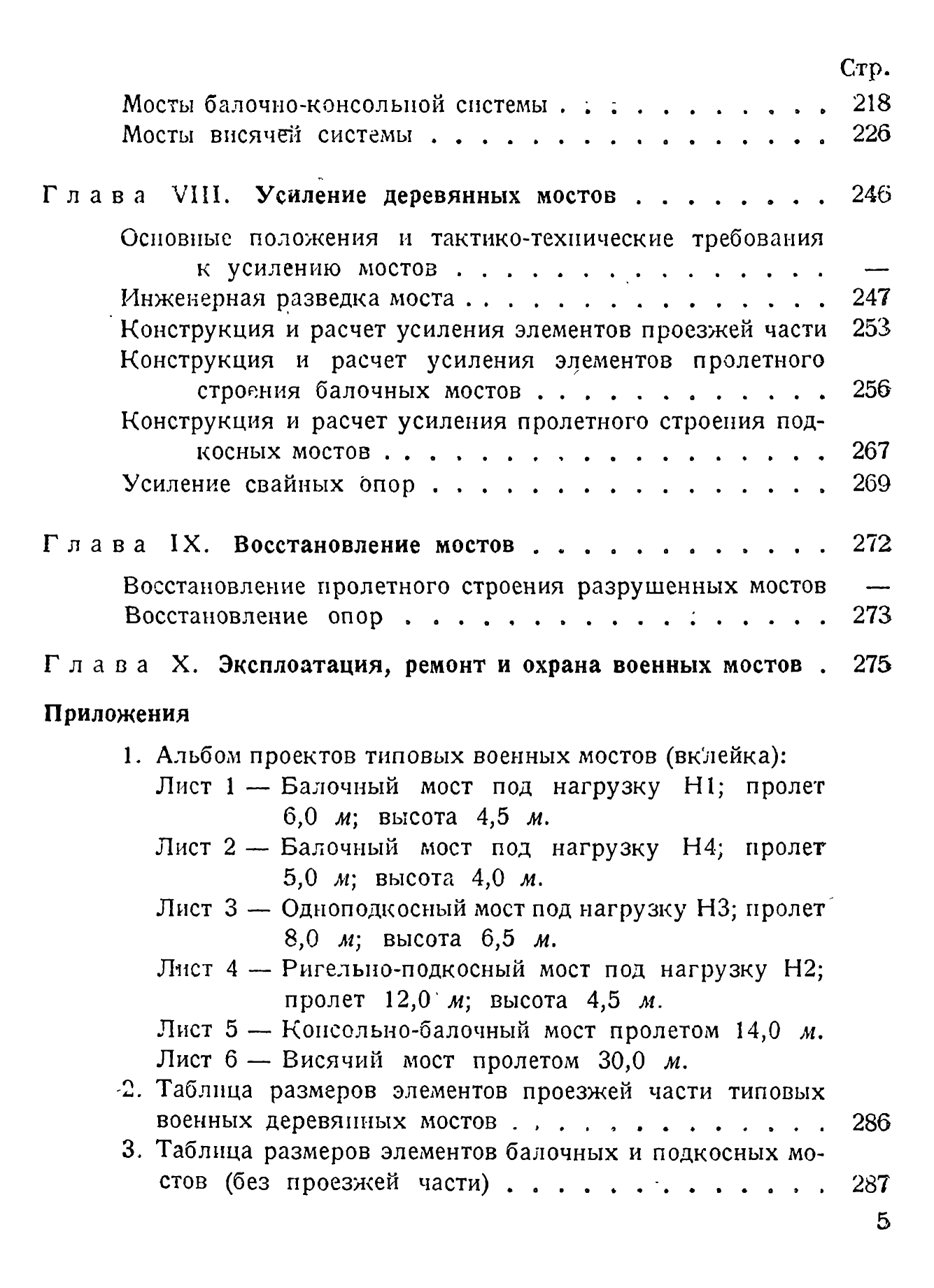

Мосты балочно-консольной системы
Мосты висячей системы

8 Усиление деревянных мостов
Основные положения и тактико-технические требования к усилению мостов
Инженерная разведка моста
Конструкция и расчет усиления элементов проезжей части
Конструкция и расчет усиления элементов пролетного строения балочных мостов
Конструкция и расчет усиления пролетного строения подкосных мостов
Усиление свайных опор

9 Восстановление мостов
Восстановление пролетного строения разрушенных мостов
Восстановление опор

10 Эксплоатация, ремонт и охрана военных мостов

Приложения
Альбом проектов типовых военных мостов
1 лист. Балочный мост под нагрузку Н1 , пролет 6 м, высота 4,5 м
2 лист. Балочный мост под нагрузку Н4 , пролет 5 м, высота 4 м
3. лист. Одноподкосный мост под нагрузку Н3 , пролет 8 м, высота 6,5 м 4. лист. Ригельно-подкосный мост под нагрузку Н2 , пролет 12 м, высота 4,5 м 5. лист. Балочно-консольный мост пролетом 14 м
6. лист. Висячий мост пролетом 30 м .

ТАБЛИЦА элементов проезжей части типовых военных деревянных мостов
ТАБЛИЦА размеров элементов балочных и подкосных мостов
А Балочные мосты
Б Одноподкосные мосты
В Ригельно-подкосные мосты

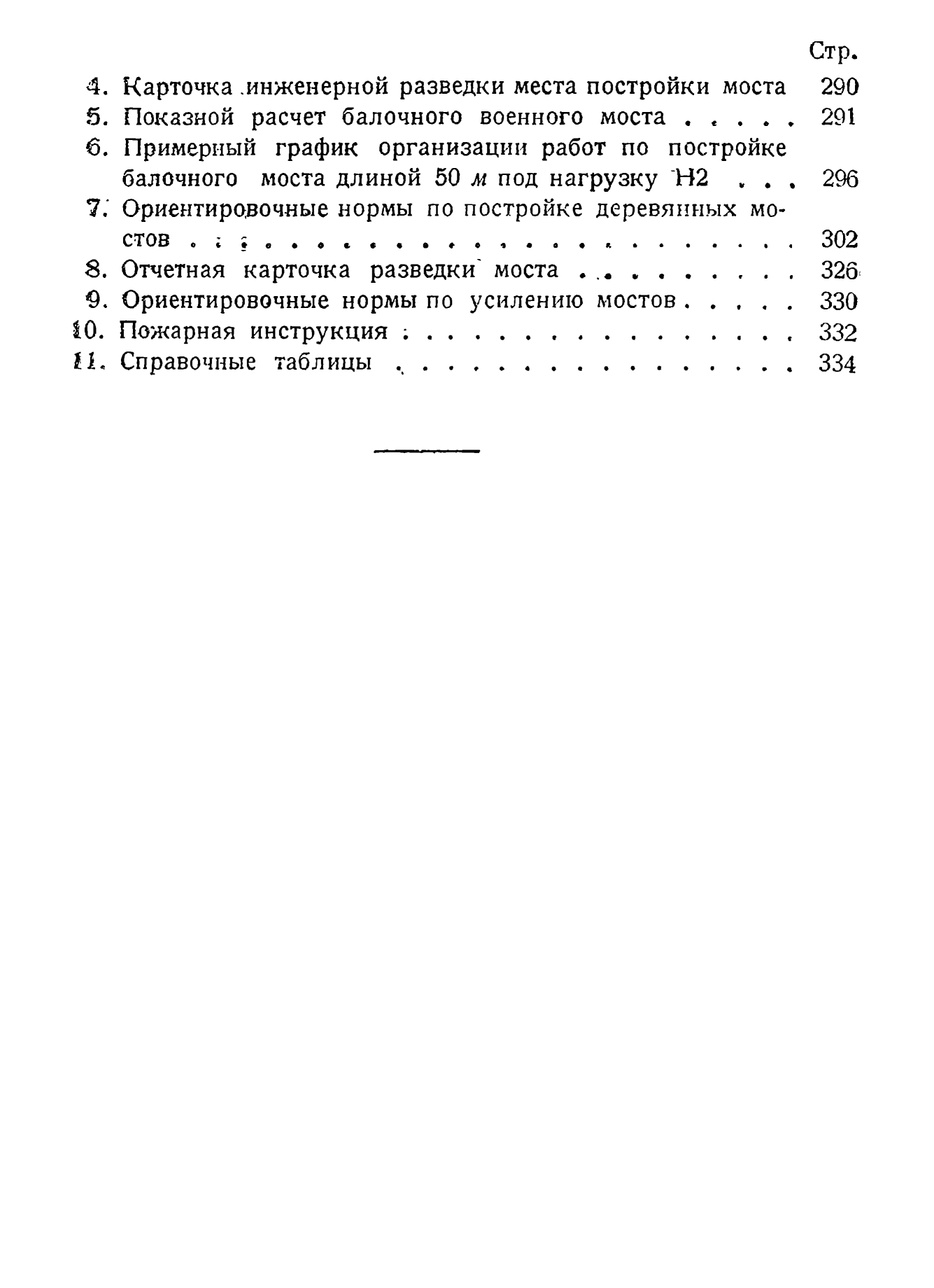

КАРТОЧКА инженерной разведки места постройки моста
Показной расчет балочного военного моста
Примерный график организации работ по постройке балочного моста длиной 50м под нагрузку Н2
Ориентировочные нормы по постройке деревянных мостов
Отчетная карточка разведки моста
Ориентировочные нормы по усилению мостов
Пожарная инструкция
Справочные таблицы
