Как с расширенными данными у «смежника» AutoCAD

   0 оценок

Добавлено: 01 Окт 2017
Обновлено: 10 Окт 2017

Как с расширенными данными у «смежника» - в MicroStation*

* - не с целью рекламы, а исключительно для промышленного шпионажа. :)



MicroStation – прямой и очень старый конкурент AutoCAD, с 1984 г.

С неизвестных давних времен (в 90-е уже было), а, возможно, с самого начала в MicroStation существует набор инструментов Tags. Tag, Тег здесь - ярлык, бирка, признак. В MicroStation это средство описания и определения у графических элементов дополнительных неграфических данных – «расширенные данные», Extended data. В AutoCAD аналог - XData, XRecord.

Т.е. любой пользователь в любой момент может описать любые нужные ему «таблицы»-Tag Sets, в них «поля данных»-Tags для характеристик, присоединить их к нужным графическим элементам, и определить в них нужные значения.

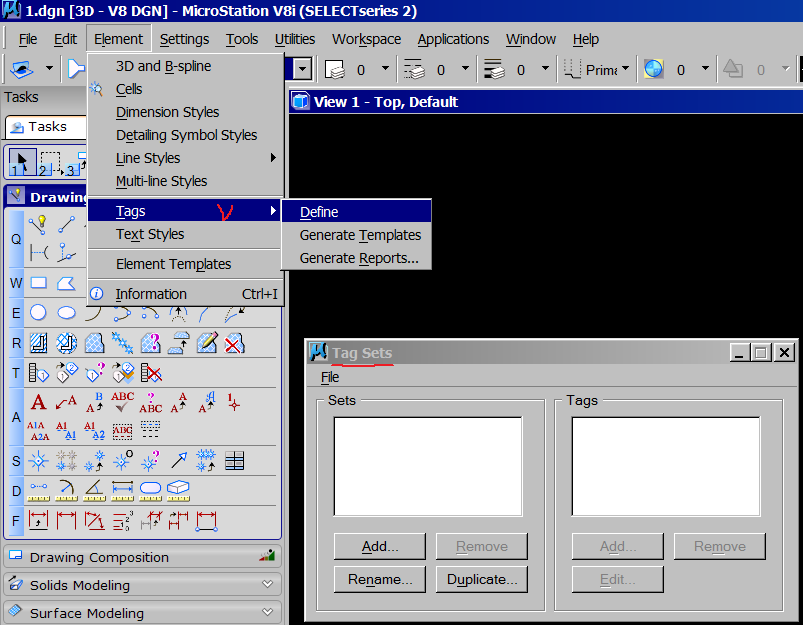

Рис. 1. Окно создания и редактирования Tag Sets – «таблиц» для описательных данных.

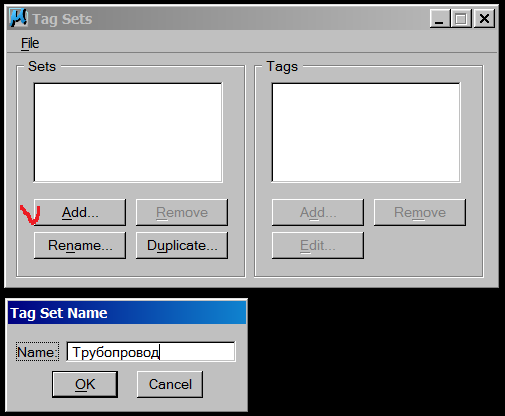

Рис. 2. Создание Tag Set – «таблицы» описательных данных (Трубопровод).



Рис. 3. Создание Tag – описание поля данных (ДИАМЕТР_мм). Здесь – целочисленного, Integer. Доступно так же символьные-Character и числовые Real.

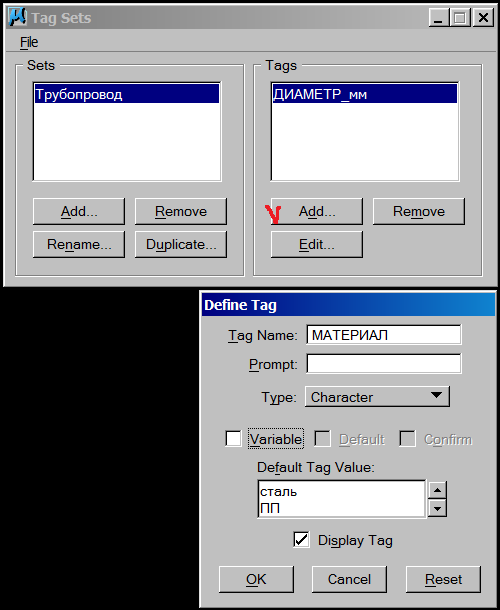

Рис. 4. Создание Tag – описание поля данных (МАТЕРИАЛ). Здесь – символьного-Character.

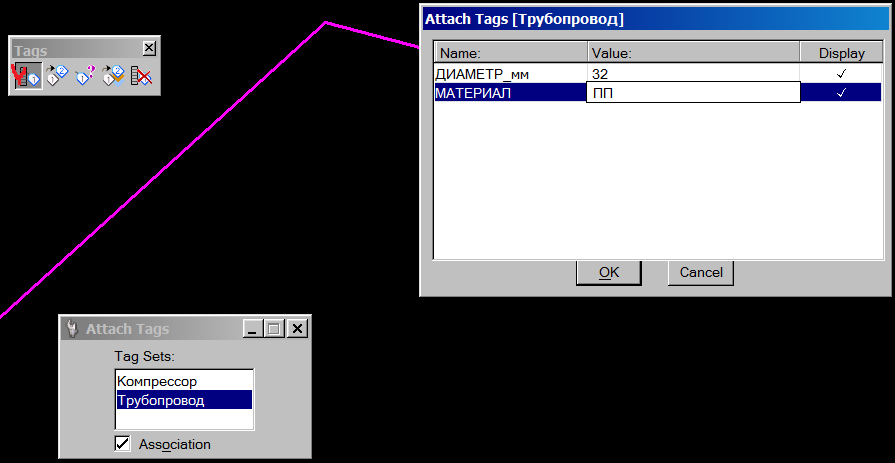

Рис. 5. Присоединение к графическому элементу (выделен пурпурным) нужного Tag Set (Трубопровод) и ввод значений в поля данных (МАТЕРИАЛ - ПП, ДИАМЕТР_мм - 32).

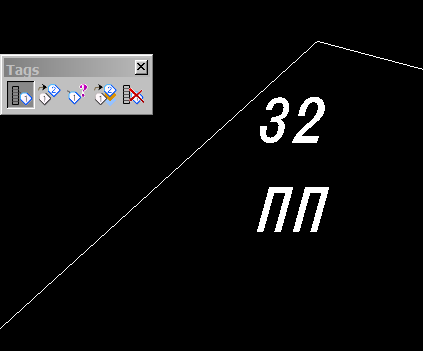

Рис. 6. Видимые значения Tags, присоединенные к графическому элементу. Отображение надписями значений не обязательно. Оно управляется в описании Tags – см. на рис. 3 опция Display Tag.

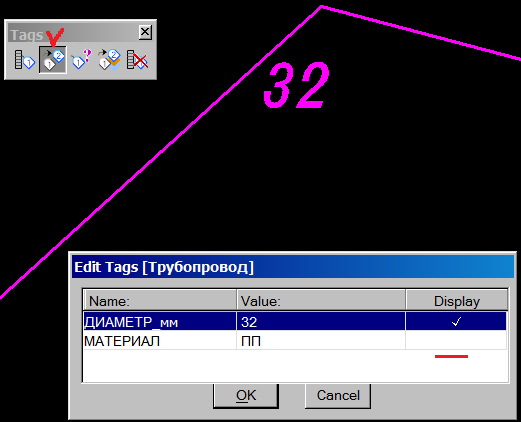

Рис. 7. Редактирование значений Tags, присоединенных к графическому элементу. Дополнительная возможность управлять отображением надписей значений.



В палетке Tags кроме Attach Tags и Edit Tags есть так же Review Tags, Change Tags, Delete Tags – просмотреть, заменить, удалить записи с данными у указанного графического элемента.

К одному графическому элементу можно присоединить любое нужное число разных «таблиц»-Tag Sets, и нельзя присоединять больше одного одноименного Tag Set.

Например, к одной линии можно присоединить «Забор», а так же «Участок» и «Улица» и т.п. Ограничений на типы примитивов нет.

Таким образом, пользователи могут «определять» с помощью Tag Sets графические элементы фактом присоединения к ним соответствующих «таблиц» - эта линия «Трубопровод», а этот блок – «Кран». А в самих Tags могут определить у этих объектов их характеристики - "МАТЕРИАЛ", "ДИАМЕТР" и т.д.

Интересно решена задача отображения надписей значений характеристик – они как бы всегда есть, но их можно выключать-включать. Сами эти надписи не являются стандартными текстовыми примитивами, а являются только отображением Tags. Но при этом эти надписи Tags можно редактировать как тексты, переносить и даже удалять. Интересно, что при удалении надписей Tags удаляются и соответствующие поля данных объектов.

Такое решение с надписями кажется продуктивным: во-первых, наглядно и наличие Tags, и их содержание, во-вторых, легко их редактирование, в-третьих, сама собой решена задача создания пояснений-надписей при объектах, в-четвертых, обеспечивается одинаковость содержания надписей и значений характеристик.

Введенные пользователями значения характеристик, а так же множество других сведений о графических элементах (название Tag, цвет, слой и т.п.) можно выгружать в текстовые файлы с помощью Generate Templates и Generate Reports (см. Рис. 1).

Последние года 2-3 в MicroStation появился новый вариант описания расширенных данных – Items. Я с ними не разбирался, но говорят, что они «мощнее и удобнее».

Подобный небольшой, но удобный штатный инструментарий позволяет пользователям легко решать задачи описания неграфических характеристик объектов, определения графических элементов как объекты, поможет в создании экспликаций и т.п. И было бы весьма неплохо иметь подобное в AutoCAD года хотя бы с 2000-го. :)
