Схема совмещения колонн 1 и 2 этажей.
Общая толщина перекрытия над первым этажом 830мм, толщина полки 80мм шаг ребер 1,0м по осям. Толщина ребра 200мм.
Общая толщина перекрытия над вторым этажом 470мм, толщина полки 80мм шаг ребер по осям 860мм. Толщина ребра 160мм

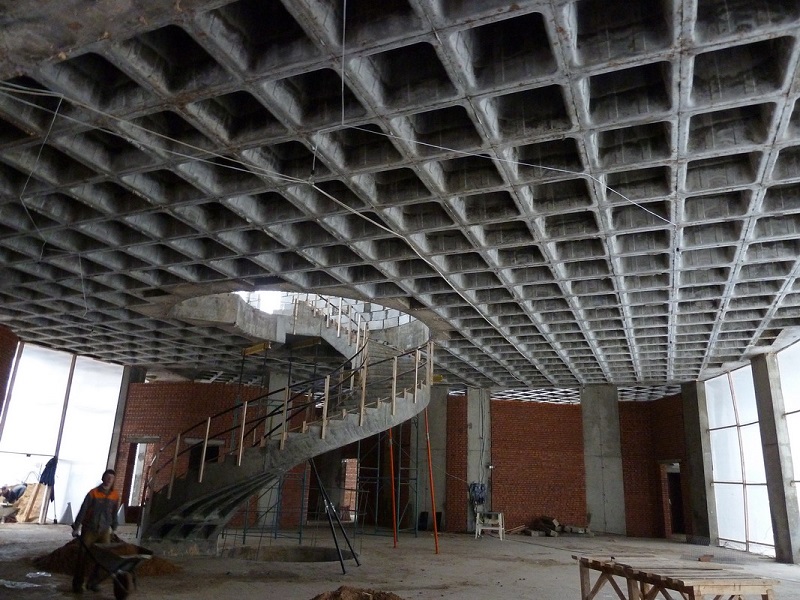

Первый этаж.
.jpg)
.jpg)

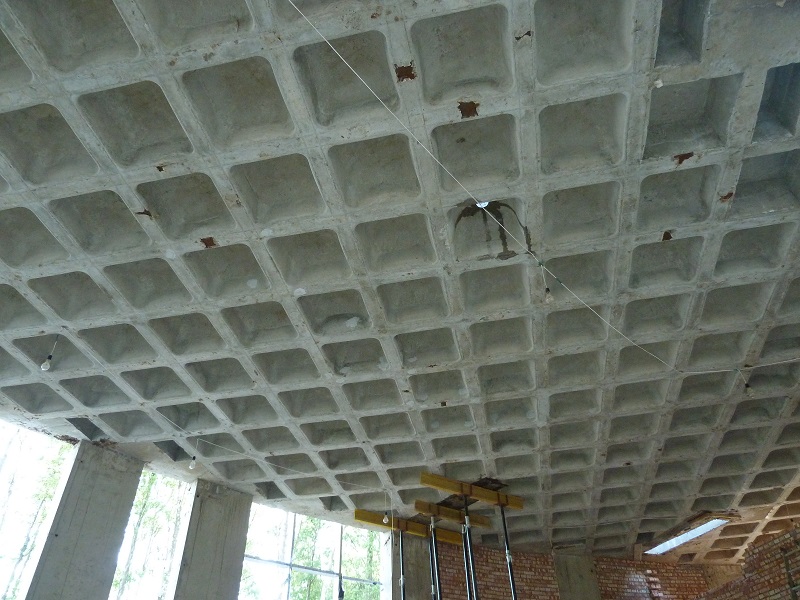

Второй этаж
.jpg)
Опалубка использовалась отечественная и итальянская.
Комментарии
Авторизоваться
я так понимаю колоны и пилоны не соосны между собой на этажах.
Так и есть.
А общий вид готового дома у вас есть? Очень интересно посмотреть.
Нет. только это http://www.zvnd.ru/i/production/bc-1.jpg
Что это за тёмные отметины по низу ребер на последнем фото? Словно штукатурка осыпалась, обнажив фасонный прокат?
Это закладные под тяжелые люстры. Где то нормально получились, а где то их бетоном "залило"
Цитата:
Сообщение #10 от Arikaikai
на первых двух фотках в ребрах как будто швы какие-то по середине... Эт что?
Шов бетонирования
Может стык пустотообразователей?
на первых двух фотках в ребрах как будто швы какие-то по середине... Эт что?
Шов бетонирования
Красиво. Тут, почему-то, другие толщины перекрытий указаны: http://www.zvnd.ru/i/production/bc-1.jpg
Наверное они ошиблись.
Крутяк! А в чем моделировал? Или как балочки вручную считал?
В Скаде считали общую модель
