Возможности OD/DB. Статья 2.

Технология OD/DB – 100%-е формальное качество, стандартизация чертежей/моделей



Технология OD/DB – способ организации черчения, позволяющий достаточно легко выдерживать 100%-е формальное качество чертежей/моделей, т.е. одинаковость графических свойств у всех однотипных объектов, выполнение чертежей/моделей только определенными примитивами, только в определенных слоях, только определенными блоками, типами линий, штриховками, текстовыми и пр. стилями и др.

Этот способ организации черчения позволяет создавать формализованные описания чертежных стандартов проектов, предприятий-организаций, ведомств, государственных и международных стандартов, позволяет обеспечить стандартизацию создаваемых чертежей/моделей для проектов, предприятий-организаций, для работы в одном стандарте многих исполнителей, многих предприятий/организаций.

Технология OD/DB основана на использовании файлов описаний объектов -  формализованных описаний нужных типа объектов, допустимых примитивов черчения каждого типа объектов (отрезки, полилинии, блоки и т.п.),  допустимых их графических свойств (слои, цвета, названия блоков, стили и т.д.), описаний доступа к требуемым ресурсам черчения (библиотекам блоков, штриховок, типов линий и пр.). Кроме этого в таких файлах можно описывать переменными AutoCAD требуемые параметры чертежей/моделей и параметры черчения, а так же другие особенности отображения объектов (порядок прорисовки или т.п.).

Пример определения значений переменных в файле описания:

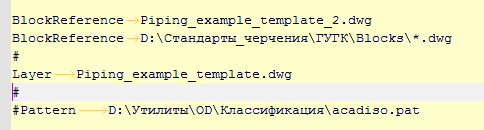

Пример определения ресурсов черчения в файле описания:

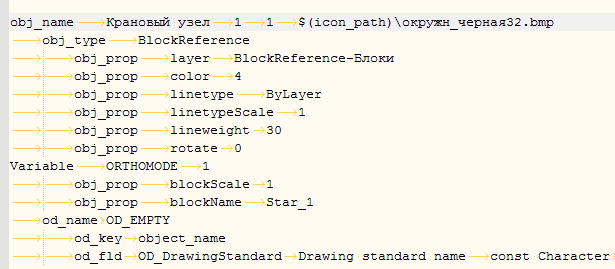

Пример компактности и прозрачности определения объекта в файле описания; определения переменных в описании объекта действуют только во время его черчения:

Т.е. файлы описаний объектов могут являться формализованным описанием стандартов черчения в AutoCAD. Это могут быть любые стандарты такого рода – стандарты любой широты применения, стандарты любого предмета черчения. Файлы описаний объектов (стандартов) можно передавать любому числу исполнителей, организаций, можно использовать неограниченное число раз. Тем самым можно обеспечивать соответствие с такими стандартами и отдельных чертежей/моделей, и при организации коллективной работы, и при независимой работе в разных предприятиях-организациях, и при создании чертежей в разное время.

Примеры автоматизации создания файлов описания объектов и их доработки:

Создание файлов описания объектов OD/DB из  atc, xtp описаний Tool Palettes - youtube, 3:27.

Создание файла описания объектов на основе примитивов и свойств графических элементов - youtube, 4:13.

Технология OD/DB предполагает черчение из меню объектов с автоматическим заданием нужных примитивов черчения, нужных графических свойств - своих для каждого типа объектов, определенных в используемом файле описания объектов. Т.е. при черчении из меню объектов в чертежах/моделях могут появляться объекты только определенных типов примитивов и с наборами только заданных графических свойств – в соответствии с используемым стандартом черчения.

Примеры меню объектов- youtube, 2:46.

Примеры черчения объектов разного типа из меню объектов – youtube, 3:29.

При создании в чертежах/моделях объектов по технологии OD/DB к каждому из этих объектов автоматически присоединяется неграфический идентификатор типа объекта. С помощью таких идентификаторов типов объектов можно обеспечить контроль соответствия объектов чертежа заданному стандарту черчения, можно восстанавливать требуемые графические свойства, можно обнаруживать в чертежах/моделях объекты, не соответствующие заданному стандарту. Т.е. с помощью идентификаторов типов объектов и с помощью файлов описаний объектов можно обеспечить быстрый и полный контроль чертежей/моделей на соответствие выбранному стандарту. В т.ч. можно обеспечить и автоматизированные исправления.

Проверки правильности графических свойств объектов   – youtube, 2:22.

Восстановление графических свойств на основе определений типов объектов   – youtube, 3:03.

Замена  типов объектов, назначение нужных свойств  – youtube, 3:54.

Новое:  Определение графических элементов как объекты на основе их графических свойств– youtube, 1:46.



Все это вместе позволяет, во-первых, технологически, во-вторых, дополнительными командами достаточно легко добиваться выдерживания заданных стандартов, формального качества.
