ля подобных задач в nanoCAD Plus с модулем СПДС есть утилита Экспортировать в файл (SPEXPORTTOFILE). Она позволяет сохранить в файл выбранные объекты чертежа и оформить для них формат и основную надпись (штамп).
В ленточном интерфейсе nanoCAD команда Экспортировать в файл располагается на вкладке СПДС, в подвале группы Утилиты (рис.1).
|
|
|
Рис.1. Подвал группы Утилиты |
Порядок действий при выполнении команды:
- Вызовите команду Экспортировать в файл.
- Укажите на чертеже объекты, которые вы хотите оформить в отдельный файл. Подтвердите выбор нажатием клавиши Enter.
- В открывшемся диалоговом окне Формат установите требуемые параметры и нажмите кнопку ОК.
- Задайте имя сохраняемого чертежа и нажмите кнопку Сохранить.
Выбранный фрагмент графики будет оформлен отдельным чертежом в отдельном файле.
При передаче графической информации в смежное подразделение или за пределы организации может оказаться, что принимающая сторона не умеет работать с прокси-графикой модуля СПДС.
На такой случай предусмотрены две утилиты:
- Разбить все объекты (EXPLODEALL);
- Разбить примитивы (SPEXPLODEPSEUDO, EXPLODEPSEUDO).
В интерфейсе программы они расположены рядом с командой Экспортировать в файл (см. рис. 1).
Команду Разбить все объекты следует применять обдуманно и иметь на то веские причины. Утилита разбивает объекты СПДС (выноски, таблицы, форматы, элементы оформления, параметрические объекты и т.п.) на примитивы во всем файле без возможности последующего восстановления. Объекты СПДС теряют свою интеллектуальность, многофункциональные «ручки» и диалоговые окна. Дважды подумайте, прежде чем воспользоваться этой командой (рис.2,3).
|
|
|
|

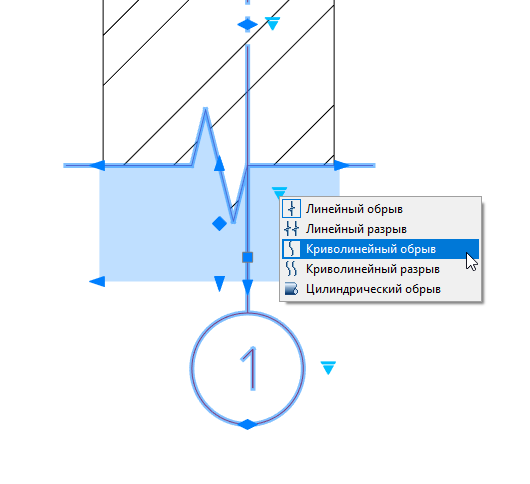

Рис.2. Объекты СПДС до применения утилиты Разбить все объекты |

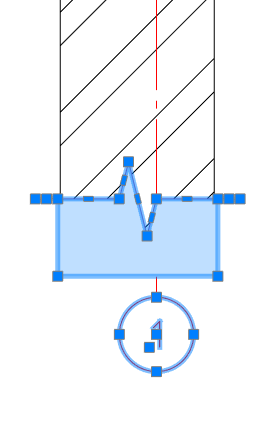

Рис. 3. Объекты СПДС после применения утилиты Разбить все объекты |
Команда Разбить примитивы разбивает во всем файле примитивы, образующиеся при перекрытии графики nanoCAD объектами СПДС (рис.4,5).
|
|
|
|

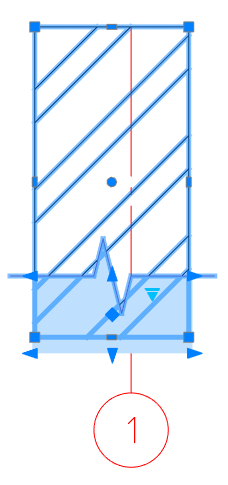

Рис.4. Примитивы чертежа до применения утилиты Разбить примитивы |

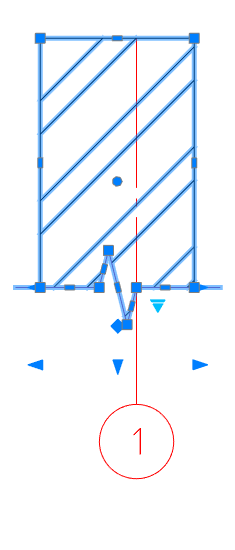

Рис. 5. Примитивы чертежа после применения утилиты Разбить примитивы |
Примечание. Объекты СПДС могут иметь несколько режимов перекрытия примитивов чертежа:
- нет;
- маскированием;
- вырезанием.
Утилита разбивает примитивы чертежа, если режим перекрытия установлен в значение «Вырезанием».
Разрушительный эффект обеих утилит весьма велик, поэтому после вызова этих команд программа попросит подтвердить ваши действия в соответствующих диалоговых окнах (рис.6, 7).
|
|
|
|
Рис.6. Подтверждающее диалоговое окно утилиты Разбить все объекты |

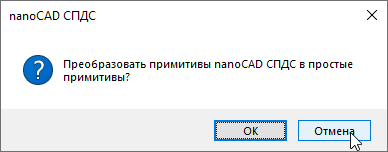

Рис.7. Подтверждающее диалоговое окно утилиты Разбить примитивы |
Заключение
Модуль СПДС платформы nanoCAD располагает утилитой Экспортировать в файл, позволяющей быстро извлекать указанную графическую информацию и оформлять ее в отдельные файлы. Прокси-графику, создаваемую модулем СПДС, можно разбить с помощью утилиты Разбить все объекты, а примитивы чертежа, перекрываемые объектами СПДС, – утилитой Разбить примитивы.
Делитесь своим опытом работы в отечественной САПР, обсуждайте существующий функционал и предлагайте новый на форуме nanoCAD.
Татьяна Васькина,
технический специалист
АО «Нанософт»
E-mail: vaskina@nanocad.ru
